MÔ TẢ SẢN PHẨM

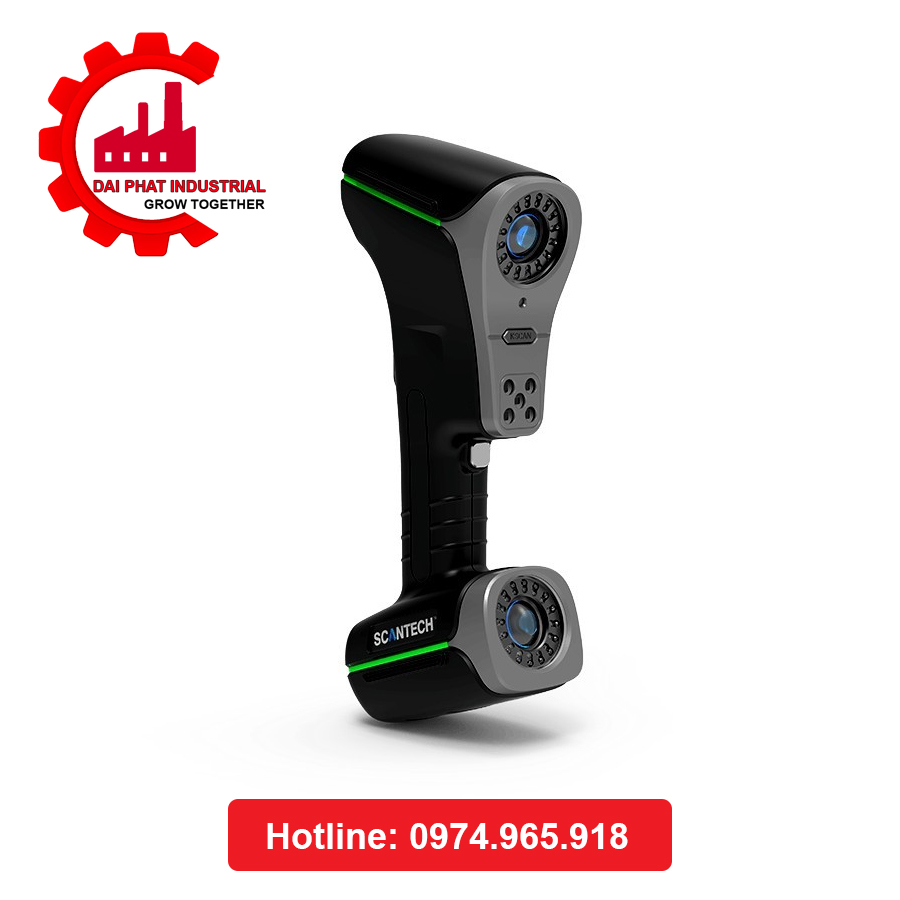

Máy Quét 3D Cầm tay KSCAN-Magic II

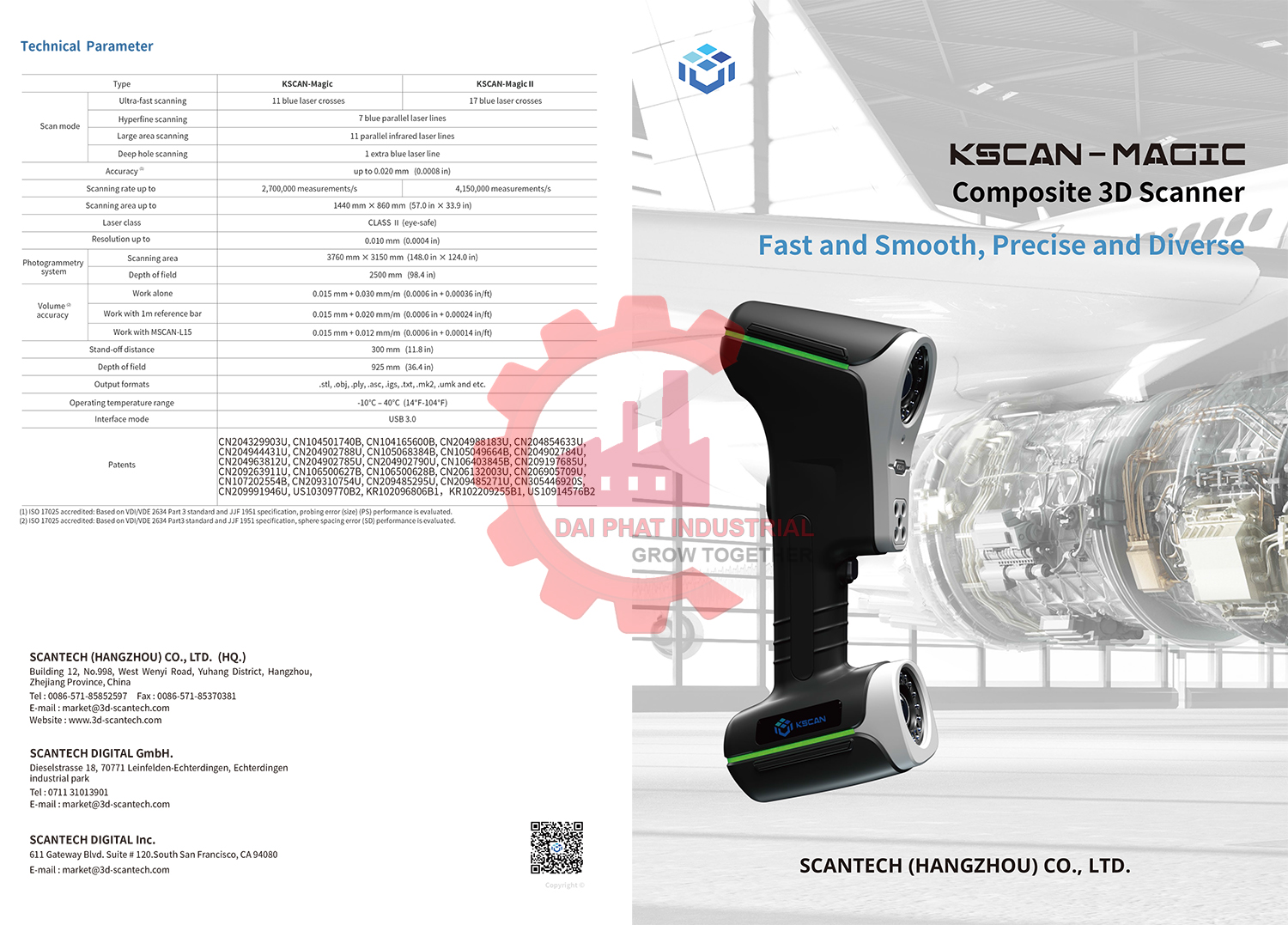

Thông số kỹ thuật
|
Hạng mục / Parameter |
Chế độ / Chức năng (Mode / Sub-item) |
KSCAN-Magic II |
|
Chế độ quét (Scan mode) |
Ultra-fast scanning |
17 blue laser crosses |
|
Hyperfine scanning |
7 blue parallel laser lines |
|
|
Large area scanning |
11 parallel infrared laser lines |
|
|
Deep hole scanning |
1 extra blue laser line |
|
|
Độ chính xác (Accuracy) (1) |
up to 0.020 mm (0.0008 in) |
|
|
Tốc độ quét (Scanning rate) up to |
4,150,000 measurements/s |
|
|
Vùng quét (Scanning area) up to |
1440 mm × 860 mm (57.0 in × 33.9 in) |
|
|
Cấp độ Laser (Laser class) |
CLASS II (eye-safe) |
|
|
Độ phân giải (Resolution) up to |
0.010 mm (0.0004 in) |
|
|
Hệ thống chụp ảnh tọa độ (Photogrammetry system) |
Scanning area |
3760 mm × 3150 mm (148.0 in × 124.0 in) |
|
Depth of field |
2500 mm (98.4 in) |
|
|
Độ chính xác thể tích (2) (Volume accuracy) |
Work alone |
0.015 mm + 0.030 mm/m (0.0006 in + 0.00036 in/ft) |
|
Work with 1m reference bar |
0.015 mm + 0.020 mm/m (0.0006 in + 0.00024 in/ft) |
|
|
Work with MSCAN-L15 |
0.015 mm + 0.012 mm/m (0.0006 in + 0.00014 in/ft) |
|
|
Khoảng cách làm việc (Stand-off distance) |
300 mm (11.8 in) |
|
|
Chiều sâu trường ảnh (Depth of field) |
925 mm (36.4 in) |
|
|
Định dạng dữ liệu đầu ra (Output formats) |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk and etc. |
|
|
Nhiệt độ hoạt động (Operating temperature range) |
-10°C – 40°C (14°F–104°F) |
|
|
Cổng kết nối (Interface mode) |
USB 3.0 |
|
|
Bằng sáng chế (Patents) |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN2091976850, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2 |
|
* Công Nghệ Đột Phá: Tích Hợp Đa Phổ Laser & Khổ Quét Siêu Rộng
- Kết hợp laser xanh và hồng ngoại trên cùng 1 thiết bị: Máy tích hợp linh hoạt cả nguồn laser xanh (xung cực nhanh, độ chi tiết cao) và laser hồng ngoại (quét diện tích rộng), giúp linh hoạt xử lý mọi loại chi tiết từ nhỏ đến cực lớn mà không cần đổi máy.
* Hiệu Suất & Tốc Độ Đo Quét Cực Nhanh
- Tốc độ quét vượt trội: 4.150.000 điểm/giây nhờ trang bị 17 chùm laser xanh đan chéo
- Chiều sâu trường ảnh (Depth of Field) đạt 925 mm: Cho khoảng cách thao tác rộng rãi, bắt điểm mượt mà ngay cả khi di chuyển máy nhanh hoặc tay cầm bị rung lắc nhẹ.
* Độ Chính Xác Cao & Tích Hợp Hệ Thống Photogrammetry
- Độ chính xác chuẩn Metrology: Độ chính xác đo lường lên đến 0,020mm và độ phân giải chi tiết cực cao 0,010mm
- Tích hợp công nghệ chụp ảnh tọa độ hồng ngoại diện tích 3760 mm X 3150 mm.Giúp khử sai số tích lũy khi quét các vật thể kích thước lớn hoặc siêu lớn.
Khi kết hợp với thanh chuẩn MSCAN-L15, độ chính xác thể tích đạt tới 0,015mm +0,012mm/m.
* Bật Tông Chi Tiết Nhờ 5 Chế Độ Quét Linh Hoạt

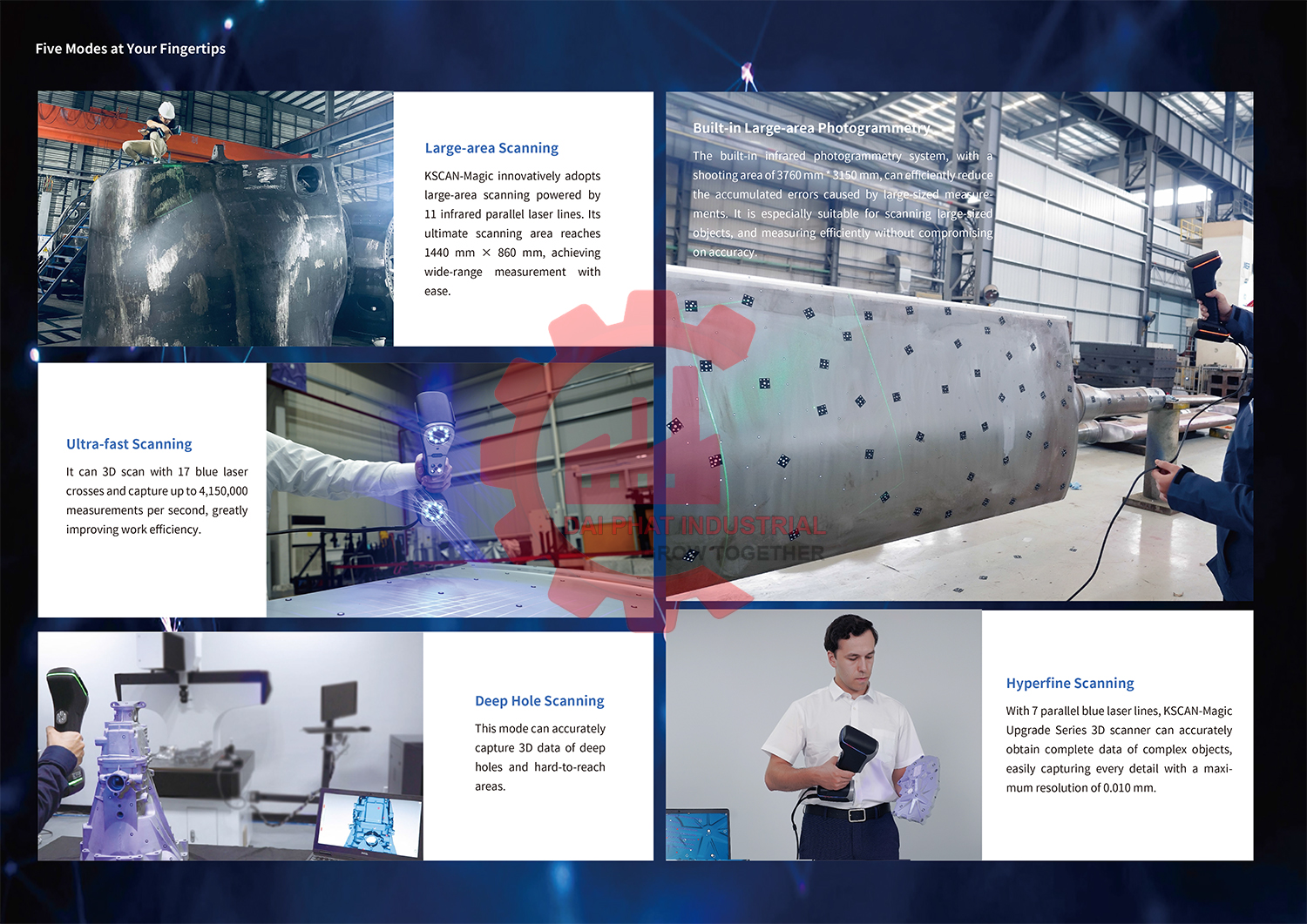

- Ultra-fast Scanning (Quét siêu nhanh): Dùng chùm laser xanh đan chéo để thu thập dữ liệu đám mây điểm cực nhanh.
- Hyperfine Scanning (Quét siêu nét): Sử dụng 7 đường laser xanh song song để bắt trọn từng biên dạng nhỏ, bánh răng, nếp gấp hay hoa văn phức tạp.
- Large Area Scanning (Quét khổ lớn): Dùng 11 laser hồng ngoại quét nhanh biên dạng rộng.
- Deep Hole Scanning (Quét lỗ sâu): Bổ sung 1 tia laser xanh đơn chiếu sâu vào các khe hẹp, lỗ vấu, góc khuất mà các máy quét thông thường khó tiếp cận.
- Photogrammetry System: Đo hệ tọa độ tổng thể cho phôi lớn.
* Khả Năng Bắt Điểm Bề Mặt Khó & Môi Trường Khắc Nghiệt
- Quét mượt mà bề mặt bóng & đen: Thu thập dữ liệu chính xác trên các bề mặt kim loại bóng, nhựa đen, chi tiết đúc phản quang mà không bắt buộc phải xịt phấn (anti-glare spray).
- Chống rung & thích ứng môi trường: Máy hoạt động ổn định trong dải nhiệt độ rộng từ 10ºC đến 40ºC, không bị ảnh hưởng bởi độ ẩm hay độ rung của nhà xưởng sản xuất.
* Kiểm Tra Chất Lượng Sản Phẩm Khổ Lớn (Nhiệm Vụ Siêu Trường / Siêu Trọng)
Bài toán: Kiểm tra độ biến dạng gầm ô tô, khung vỏ xe buýt, cánh quạt gió, hoặc vỏ tàu thủy. Với các phôi kích thước lớn 3-10m, máy quét 3D thông thường hay gặp hiện tượng lệch cộng dồn (cumulative error) — tức là càng quét về cuối phôi, độ sai lệch tọa độ càng tăng.
Hướng giải quyết:
+ Khởi tạo hệ tọa độ Photogrammetry: KSCAN-Magic II bật chế độ chụp ảnh tọa độ hồng ngoại (vùng chụp 3760x3150mm. Kỹ sư đi vòng quanh phôi bấm chụp vài góc để tạo thành khung lưới tọa độ tổng thể cực chuẩn.
+ Quét phủ diện rộng: Chuyển sang chế độ Large Area Scanning ( tia laser hồng ngoại) với vùng quét 1440x860mm. Kỹ sư di chuyển máy quét phủ kín toàn bộ bề mặt vỏ xe với tốc độ cực nhanh.
+ So sánh CAD & Xuất Report: Đưa dữ liệu 3D vào phần mềm (Geomagic Control X), đè bản vẽ CAD gốc lên. Phần mềm tính toán và xuất ra Bản đồ màu (Color Map):
Màu xanh lá: Kích thước nằm trong dải tolerance chuẩn (ví dụ: 0.1mm).
Màu đỏ/xanh dương: Vùng bị nhô ra hoặc móp vào do biến dạng nhiệt khi hàn.
* Thiết Kế Ngược (Reverse Engineering) Phụ Tùng Máy Cũ & Hỏng
Bài toán: Một bánh răng lớn hoặc lốc động cơ của máy sản xuất nhập khẩu bị nứt hỏng. Nhà máy không có bản vẽ CAD gốc (hoặc linh kiện đã ngừng sản xuất). Cần làm lại phôi chuẩn xác để đưa lên máy gia công CNC 5 trục cắt lại.
Hướng giải quyết:
+ Quét tổng thể: Dùng chế độ Ultra-fast Scanning ( chùm laser xanh đan chéo trên KSCAN-Magic II) quét phủ toàn bộ hình dáng lốc máy.
+ Bắt chi tiết tinh xảo: Chuyển sang chế độ Hyperfine Scanning Máy tăng độ phân giải lên 0.010mm để ghi lại các chi tiết siêu nhỏ như bán kính bo góc (R), nếp răng cưa.
+ Quét lòng lỗ sâu: Chuyển sang chế độ Deep Hole Scanning (1 tia laser xanh đơn) chiếu thẳng vào các lỗ bu-lông sâu, các khe thoát dầu nhỏ nằm ẩn sâu bên trong lốc máy.
+ Dựng lại CAD: Chuyển đám mây điểm (Point Cloud) sang Geomagic Design X để "bắn" mặt (surfacing), tạo thành file STEP/IGES đầy đủ lịch sử thiết kế để đưa qua phần mềm CAM lập trình gia công CNC.
* Kiểm Tra & Phục Hồi Khuôn Đúc, Khuôn Dập Kim Loại
Bài toán: Sau khi đập/ép 50.000 sản phẩm tôn vỏ xe, khuôn dập bị mài mòn làm sản phẩm đầu ra bị lệch kích thước. Cần xác định chính xác vị trí lòng khuôn bị mòn để đắp hàn bù lại.
Hướng giải quyết:
Xử lý bề mặt phản quang: Khuôn đúc kim loại thường rất bóng hoặc có +dầu mỡ. KSCAN-Magic quét trực tiếp nhờ khả năng xử lý bề mặt phản quang tốt mà không cần xịt phấn anti-glare (tránh làm sai lệch kích thước micromet của lòng khuôn).
Báo cáo mài mòn: Đưa dữ liệu quét vào phần mềm đo kiểm, cắt các mặt cắt ngang (Cross-section) tại các vị trí chịu lực ép lớn. Kỹ sư sẽ thấy ngay vùng lòng khuôn bị mòn mất 0.05 hay 0.1mm từ đó điều khiển robot hàn đắp lại chính xác lượng kim loại cần bù.

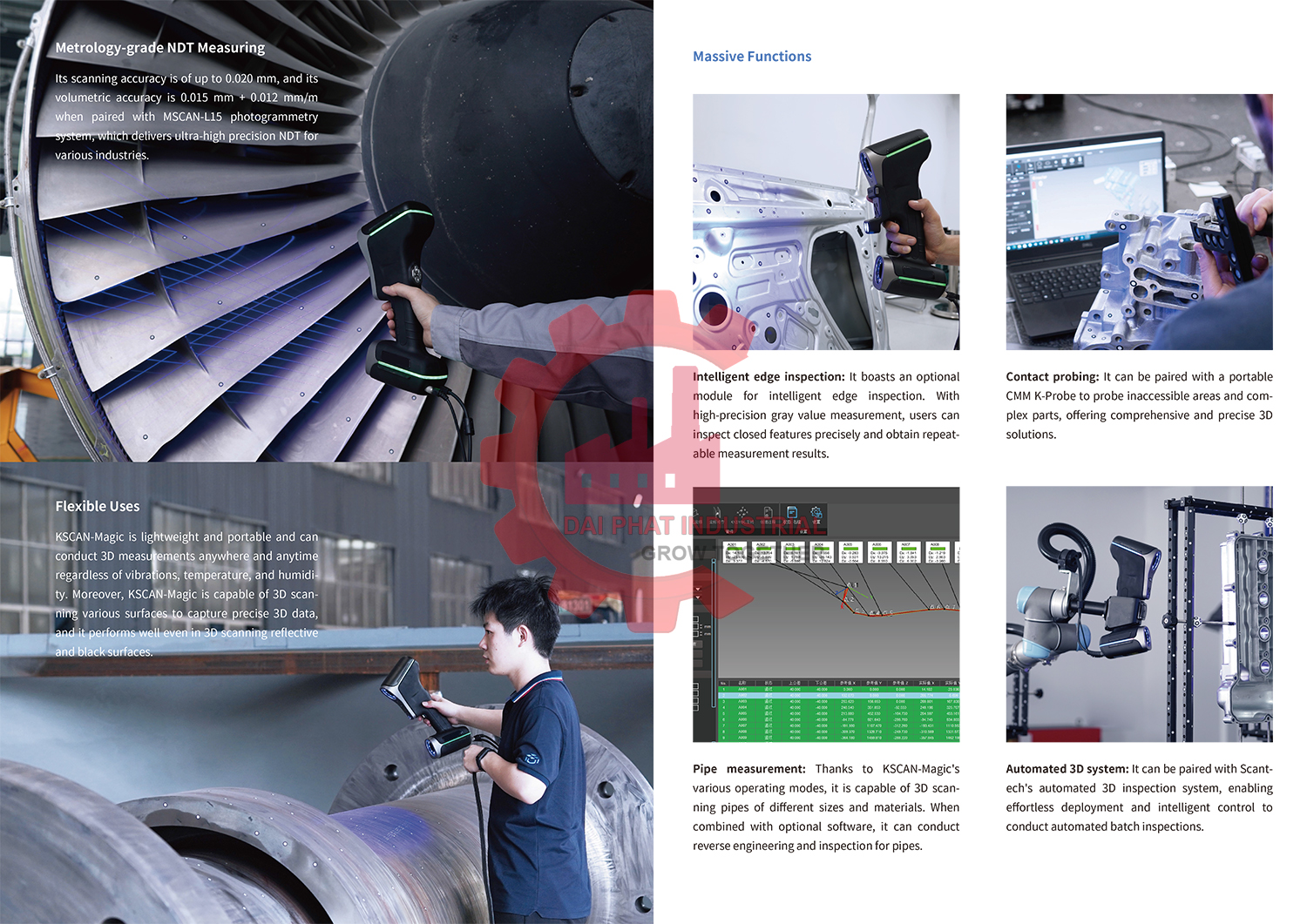

* Đo Kiểm Mép Kim Loại Dập & Lỗ Tự Động (Sheet Metal Inspection)
Bài toán: Các tấm tôn dập vỏ ô tô, vỏ tủ điện có rất nhiều lỗ đột (hole), rãnh xẻ (slot) và viền cong. Việc đo tâm lỗ bằng thước kẹp thủ công rất lâu và hay có sai số do độ cong bề mặt.
Hướng giải quyết:
+ Máy kích hoạt mô-đun Intelligent Edge Inspection. Dựa trên phép đo giá trị độ xám (Gray-value measurement) của camera, máy tự động nhận diện chính xác đường viền mép tôn dập và tâm của hàng loạt lỗ tròn/lỗ ovan trên tấm kim loại.
+ Xuất ra ngay bảng dữ liệu tọa độ (X, Y, Z) và đường kính từng lỗ chỉ trong vài giây.
4: Tại sao nên mua máy quét 3D cầm tay KSCAN-Magic II tại công nghiệp đại phát
Đại phát là một đơn vị uy tín phân phối máy quét 3D laser cầm tay KSCAN-Magic II.
Đội ngũ kỹ sư trình độ cao: Sở hữu đội ngũ kỹ sư có chuyên môn cao giúp yên tâm tuyệt đối về chất lượng hỗ trợ kỹ thuật, chuyển giao công nghệ và xử lý sự cố.
Chuyển giao và hướng dẫn vận hành chi tiết: KSCAN-Magic II đi kèm phần mềm nhanh chóng tiện lợi, dễ hiểu
Đồng hành trong suốt vòng đời sản phẩm: Với quy trình kiểm soát chất lượng chặt chẽ, kỹ sư của Đại Phát luôn sẵn sàng hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại nhà xưởng của anh để giải quyết các ca quét có độ khó cao (như chi tiết siêu bóng, rãnh hẹp sâu hoặc căn chỉnh dung sai lắp ghép khó).
Tận dụng tối đa hệ sinh thái giải pháp trọn gói (All-in-one): Giải pháp khép kín từ Quét 3D đến Gia công: Đại Phát có hệ sinh thái dịch vụ hoàn chỉnh bao gồm: Quét 3D > Thiết kế ngược > In 3D (nhựa/kim loại) Gia công khuôn mẫu/chi tiết máy.
Chính sách bảo hành và bảo dưỡng tin cậy: Khách hàng luôn được hỗ trợ nhanh chóng về mặt bảo hành, bảo dưỡng định kỳ và cung cấp linh phụ kiện thay thế chính hãng để không làm gián đoạn tiến độ sản xuất tại nhà xưởng.
