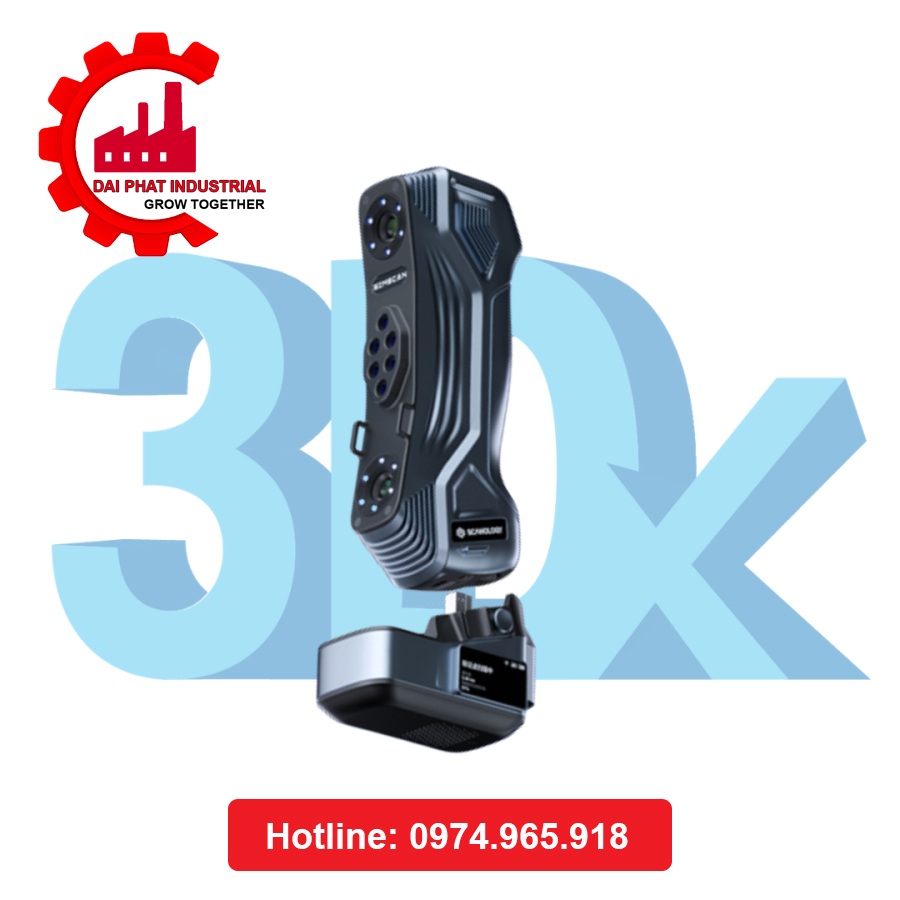

Máy quét 3D laser cầm tay Simscan 42 Gen 2
Thông số kỹ thuật
|
THÔNG SỐ / THUỘC TÍNH |
SIMSCAN 42 GEN2 |
|
1. CẤU HÌNH NGUỒN PHÁT LASER & CHẾ ĐỘ QUÉT |
|
|
Chế độ quét siêu nhanh (Ultra-fast) |
27 đường chéo laser xanh lam |
|
Chế độ quét siêu mịn (Hyperfine) |
17 đường laser xanh song song |
|
Chế độ quét lỗ sâu (Deep hole) |
Bổ sung thêm 1 đường laser xanh |
|
2. HIỆU NĂNG & KHẢ NĂNG ĐO LƯỜNG |
|
|
Tốc độ quét tối đa (phép đo/giây) |
Lên đến 5.800.000 |
|
Độ chính xác kiểm định (Accuracy) |
Lên đến 0.020 mm |
|
Độ phân giải tối đa |
0.020 mm |
|
Độ chính xác thể tích tiêu chuẩn (Volume Accuracy) |
0.015 mm + 0.035 mm/m |
|
Độ chính xác thể tích (khi kết hợp MSCAN-L15) |
0.015 mm + 0.012 mm/m |
|
Vùng quét tối đa (Scanning Area) |
700 mm × 600 mm |
|
Khoảng cách định vị (Stand-off distance) |
300 mm |
|
Độ sâu trường ảnh (Depth of field) |
550 mm |
|
Cấp độ an toàn Laser |
Class II (An toàn cho mắt) |
|
3. PHẦN MỀM & GIAO TIẾP KẾT NỐI |
|
|
Phần mềm xử lý |
DefinSight (All-in-one) |
|
Định dạng dữ liệu đầu ra (Output formats) |
stl, obj, ply, asc, igs, txt, mk2, umk, v.v. |
|
Cổng giao tiếp (Interface) |
USB 3.0 |
|
4. THÔNG SỐ VẬT LÝ & MÔI TRƯỜNG |
|
|
Kích thước (Dài x Rộng x Cao) |
203 mm × 80 mm × 44 mm |
|
Trọng lượng thiết bị |
570 g |
|
Nhiệt độ môi trường hoạt động |
10°C – 40°C |
|
Độ ẩm hoạt động (không ngưng tụ) |
10 – 90% RH |
* Thiết kế siêu gọn nhẹ và tối ưu hóa tính di động (Go Wireless)
- Trọng lượng siêu nhẹ: Với thân máy được làm từ hợp kim Magie (magnesium-alloy) cao cấp, thiết bị chỉ nặng vỏn vẹn 570 g. Trọng lượng này giúp người vận hành dễ dàng cầm nắm, thao tác liên tục trong thời gian dài mà không bị mỏi tay.
- Vận hành trực quan: Máy được trang bị màn hình hiển thị trực quan ngay trên thân để giám sát dữ liệu quét theo thời gian thực (real-time), đi kèm đế sạc thông minh có khả năng tháo lắp pin nhanh chóng.
* SIMSCAN 42 Gen2 sở hữu dòng laser xanh dương (Blue Laser) với 5,800,000 measurements/s với 3 chế độ quét
- Chế độ quét siêu nhanh (Ultra-fast)
- Chế độ quét siêu mịn (Hyperfine)
- Chế độ quét lỗ sâu (Deep hole)
* Độ chính xác chuẩn Metrology đạt chứng nhận quốc tế
- Sai số cực nhỏ: Độ chính xác quét đơn của máy đạt tới 0.015 mm, đáp ứng các tiêu chuẩn khắt khe nhất trong môi trường công nghiệp chất lượng cao.
- Độ chính xác thể tích vượt trội:Sai số thể tích tiêu chuẩn đạt 0.015mm + 0.035mm/m
- Kiểm soát dung sai hình học hoàn hảo: Thuật toán tiên tiến của máy tích hợp khả năng kiểm soát chặt chẽ cả độ cầu (0.025 mm) và độ phẳng (0.035mm). Điều này đặc biệt quan trọng khi đo đạc và kiểm tra dung sai kích thước & hình học (GD&T) cho các bề mặt lắp ghép, bề mặt chức năng hoặc các chi tiết cơ khí chính xác.
- Đạt chuẩn ISO: Toàn bộ hiệu năng đo lường của máy đều được chứng nhận quốc tế theo tiêu chuẩn ISO 17025, đánh giá dựa trên tiêu chuẩn khắt khe ISO 10360-13 và VDI/VDE 2634
* Đồng bộ hệ sinh thái phần mềm "All-in-one" DefinSight
- Mọi quy trình từ quét 3D, xử lý dữ liệu lưới cho đến phân tích sai số đều được thực hiện đồng bộ trên phần mềm DefinSight (thuộc SCANOLOGY).
- Phần mềm này có giao diện trực quan, tối giản hóa các bước xử lý phức tạp giúp người dùng tiết kiệm tối đa thời gian xử lý dữ liệu và nhanh chóng đưa ra các quyết định hiệu chỉnh thiết kế/kiểm tra chất lượng.
* Kiểm tra chất lượng (QC/QA) & Đo lường kiểm chuẩn
- Kiểm tra sai lệch kích thước so với bản vẽ CAD: Quét chi tiết thực tế và so sánh trực tiếp với file thiết kế CAD 3D để phát hiện các vùng bị lệch, móp méo, hoặc sai số độ dày.
- Đo lường hình học và dung sai (GD&T): Đo kiểm chính xác các đặc tính hình học phức tạp như độ đồng tâm, độ vuông góc, độ song song trên các bề mặt lắp ghép quan trọng.
- Quét kiểm tra khuôn mẫu (Mold & Die): Kiểm tra độ mài mòn của khuôn đúc, khuôn dập sau một thời gian vận hành để kịp thời sửa chữa hoặc thay thế.
* Thiết kế ngược (Reverse Engineering)
- Số hóa các chi tiết không có bản vẽ CAD: Đối với các linh kiện nhập khẩu, máy móc đời cũ hoặc các chi tiết bị hỏng không còn bản vẽ gốc, máy quét sẽ tạo ra tệp đám mây điểm (point cloud) chính xác cao để dựng lại mô hình CAD 3D
- Cải tiến thiết kế sản phẩm: Quét các mẫu vật lý có sẵn (đất sét, mô hình handmade) để đưa vào phần mềm thiết kế tối ưu hóa công năng hoặc kiểu dáng.
* Ngành Hàng không Vũ trụ & Gia công cơ khí chính xác & Chế tạo máy
-Đo kiểm cánh tua bin và cánh quạt: Quét biên dạng cong phức tạp của cánh quạt máy bay, cánh tua bin gió để phân tích khí động học và kiểm tra nứt nẻ, biến dạng do ứng suất nhiệt.
- Đo kiểm chi tiết sau gia công CNC: Kiểm tra nhanh các chi tiết kim loại có hình học phức tạp, thành mỏng hoặc nhiều rãnh hẹp mà thước cặp hay panme thông thường không đo được.
- Lắp ráp máy móc cỡ lớn: Quét căn chỉnh vị trí của các trục bệ máy lớn, đảm bảo độ đồng tâm tối đa khi ghép nối thiết bị.
Đại phát là một đơn vị uy tín phân phối máy quét 3D laser cầm tay Simscan 42 Gen 2
Đội ngũ kỹ sư trình độ cao: Sở hữu đội ngũ kỹ sư có chuyên môn cao giúp yên tâm tuyệt đối về chất lượng hỗ trợ kỹ thuật, chuyển giao công nghệ và xử lý sự cố.
Chuyển giao và hướng dẫn vận hành chi tiết: Simscan 42 Gen 2 đi kèm phần mềm nhanh chóng tiện lợi, dễ hiểu
Đồng hành trong suốt vòng đời sản phẩm: Với quy trình kiểm soát chất lượng chặt chẽ, kỹ sư của Đại Phát luôn sẵn sàng hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại nhà xưởng của anh để giải quyết các ca quét có độ khó cao (như chi tiết siêu bóng, rãnh hẹp sâu hoặc căn chỉnh dung sai lắp ghép khó).
Tận dụng tối đa hệ sinh thái giải pháp trọn gói (All-in-one): Giải pháp khép kín từ Quét 3D đến Gia công: Đại Phát có hệ sinh thái dịch vụ hoàn chỉnh bao gồm: Quét 3D > Thiết kế ngược > In 3D (nhựa/kim loại) Gia công khuôn mẫu/chi tiết máy.
Chính sách bảo hành và bảo dưỡng tin cậy: Khách hàng luôn được hỗ trợ nhanh chóng về mặt bảo hành, bảo dưỡng định kỳ và cung cấp linh phụ kiện thay thế chính hãng để không làm gián đoạn tiến độ sản xuất tại nhà xưởng.
