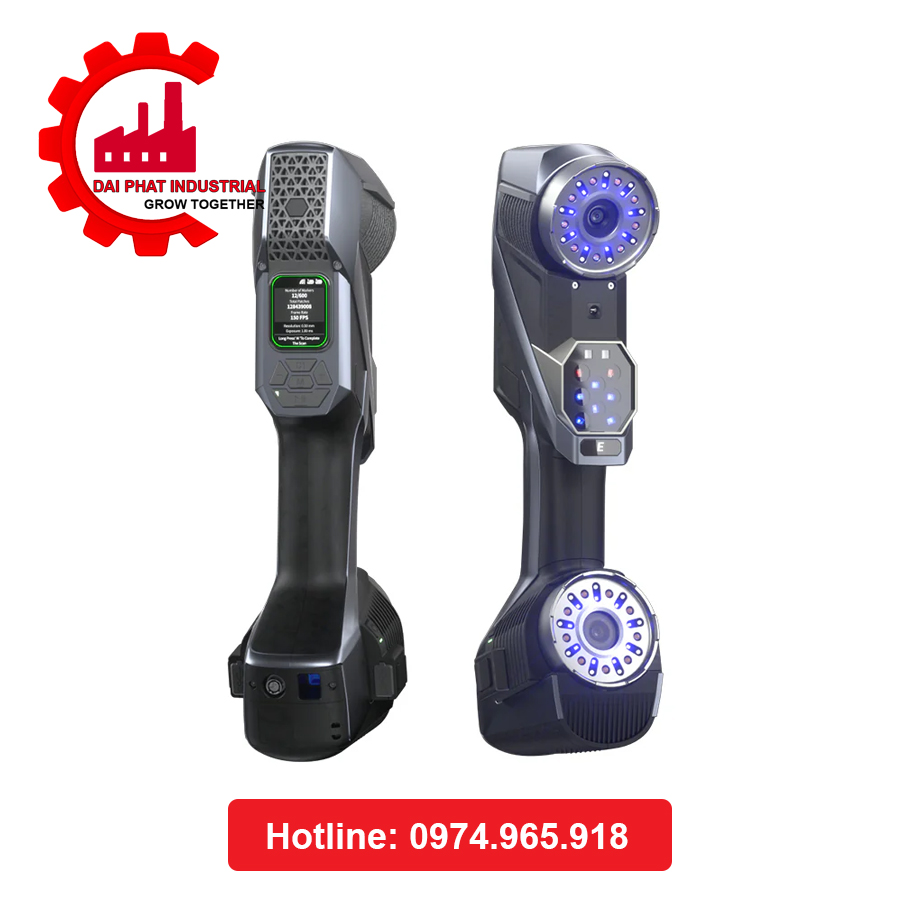

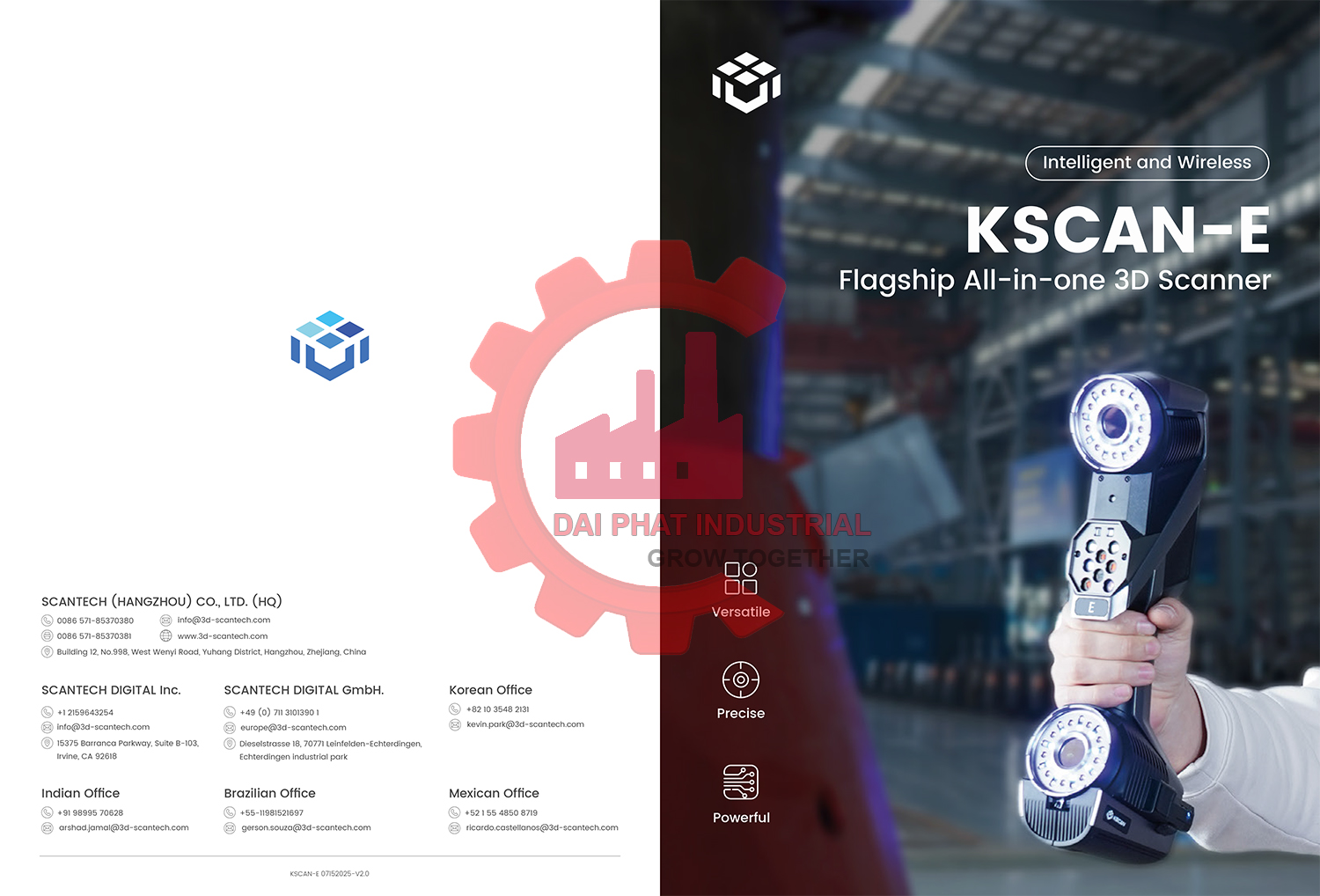

Máy quét 3D cầm tay Kscan-E

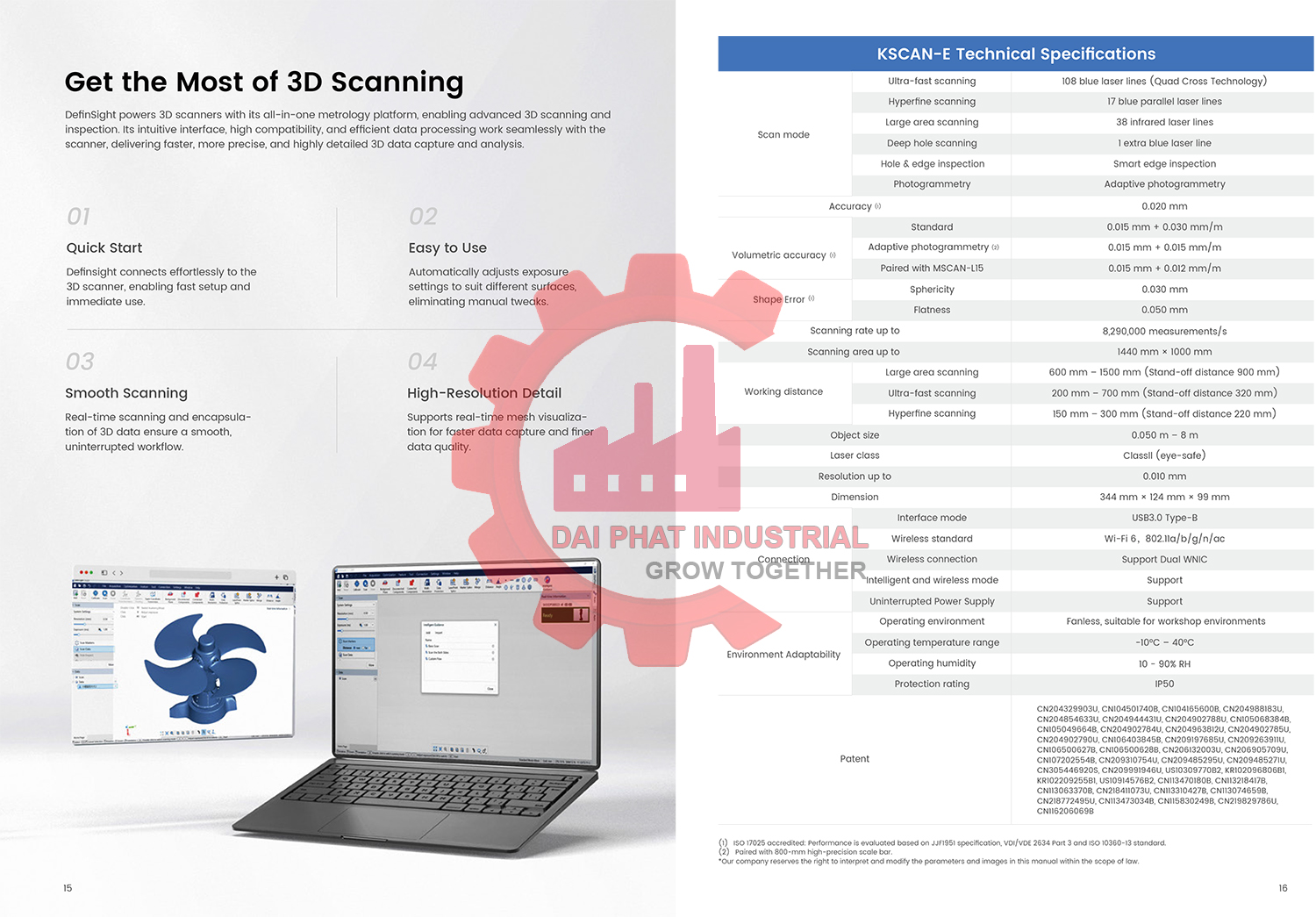

1: Thông số kỹ thuật

2: Ưu điểm của máy quét 3D cầm tay Kscan-E

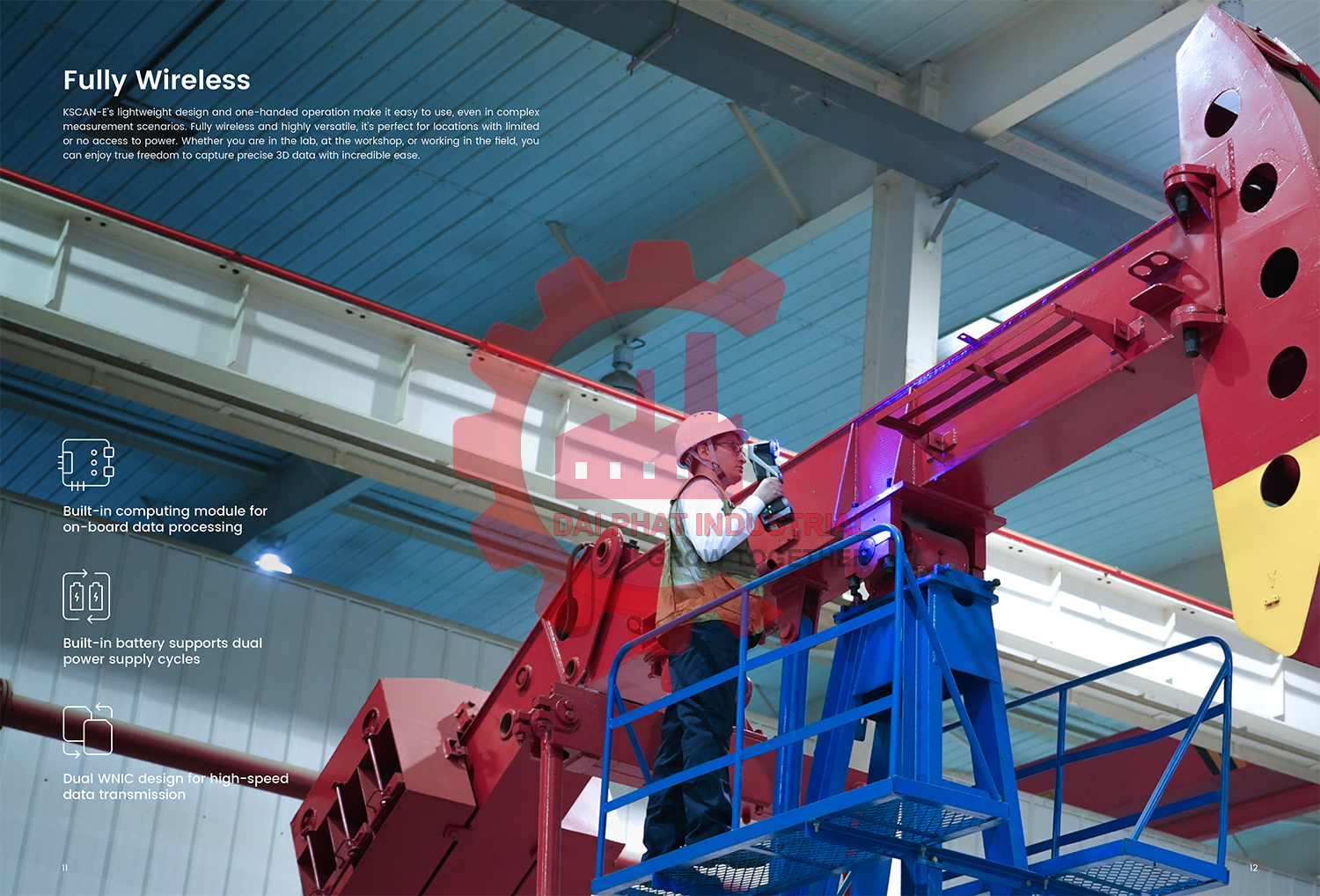

Vận hành không dây thực thụ (Truly Wireless Freedom)

- Không dây hoàn toàn: Thiết bị hoạt động mà không cần bất kỳ dây cáp kết nối nguồn hay truyền tín hiệu nào. Điều này cho phép người vận hành dễ dàng di chuyển linh hoạt ở các vị trí chật hẹp, trên cao, hoặc thực địa ngoài trời.

- Đường truyền băng thông rộng Wi-Fi 6: Tích hợp công nghệ card mạng không dây kép (Dual-WNIC), đảm bảo dữ liệu đám mây điểm dung lượng lớn được truyền về máy tính siêu tốc, mượt mà và không lo bị nhiễu hay ngắt quãng.

- Hệ thống pin kép (Dual-Battery): Cho phép thay pin nóng (tháo lắp pin này khi pin kia đang chạy) mà không cần tắt máy, đảm bảo quá trình đo lường diễn ra liên tục không bị gián đoạn

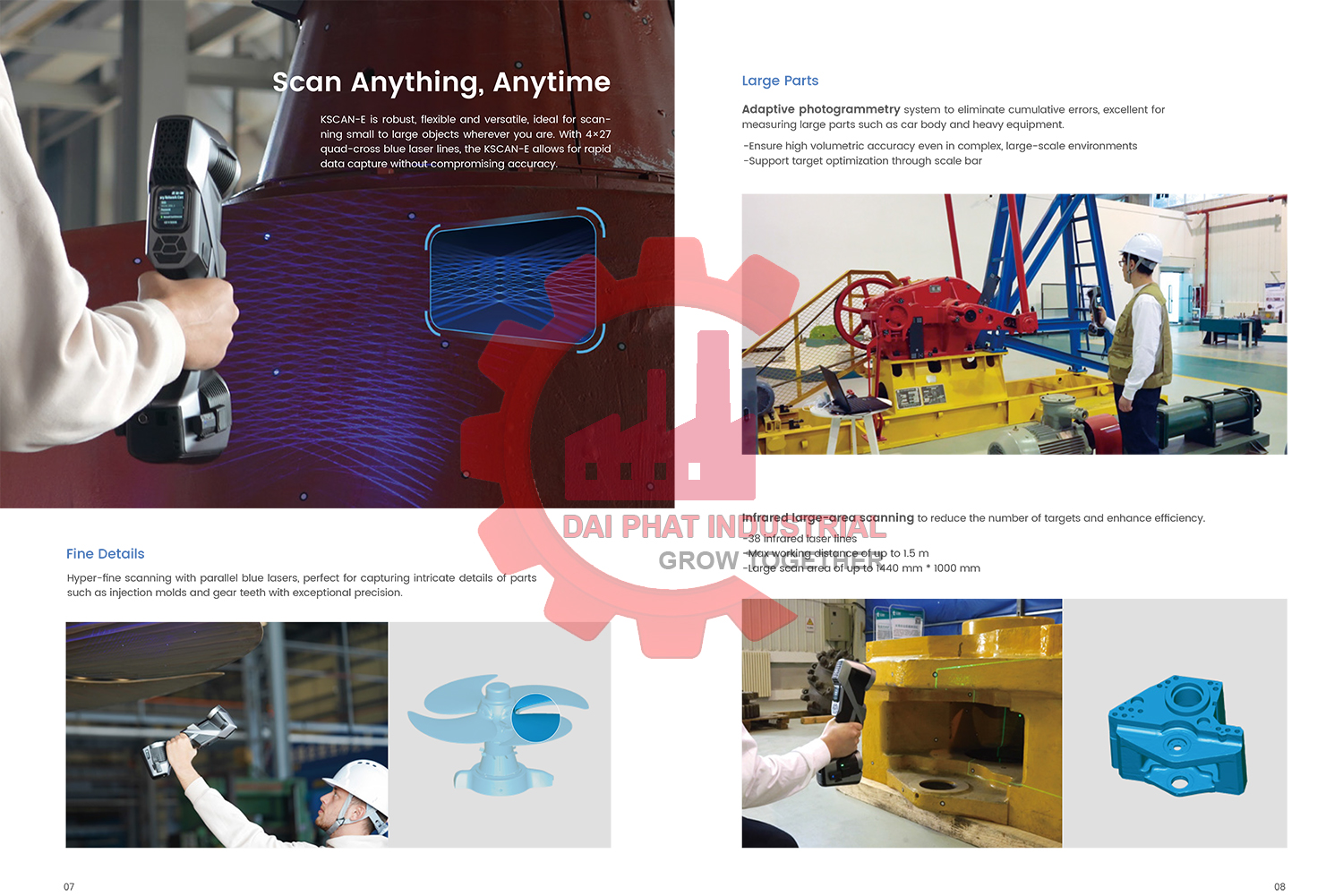

Vùng quét siêu rộng & Chiều sâu trường ảnh lý tưởng

- Khổ quét đơn khổng lồ: Khổ quét một lần chụp lên tới 2.6m × 1.8m. Đây là một trong những vùng quét lớn nhất phân khúc, giúp thu gọn bề mặt của các phôi và cấu kiện siêu lớn chỉ trong thời gian ngắn

Tích hợp hệ thống đo ảnh thích ứng (Adaptive Photogrammetry)

- Công nghệ Adaptive Photogrammetry độc quyền tích hợp trực tiếp trên Kscan-E giúp triệt tiêu sai số lũy tiến này. Độ chính xác thể tích đạt tới 0.075 mm + 0.010 mm/m, mang lại độ chính xác đồng nhất trên toàn bộ vật thể lớn.

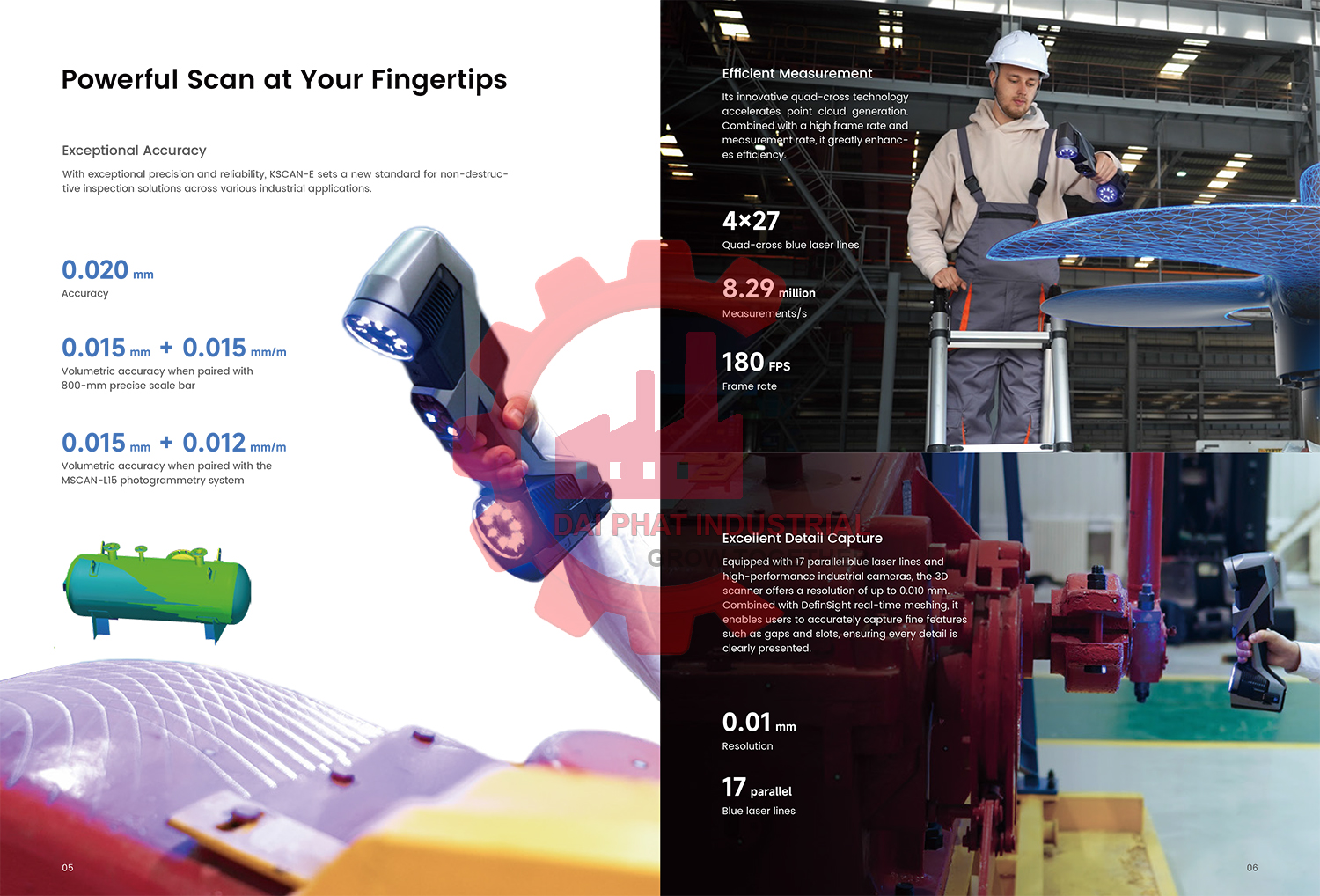

Tốc độ đo siêu tốc & Độ phân giải chi tiết sắc nét

- Tốc độ 8,290,000 phép đo/giây: Nhờ bộ xử lý dữ liệu mạnh mẽ tích hợp ngay trên bo mạch của máy quét kết hợp với cảm biến tốc độ khung hình cao, máy quét có thể hoàn thành các bề mặt lớn cực kỳ nhanh chóng.

- Sự kết hợp của 84 tia laser xanh: Chế độ quét diện rộng sử dụng lưới nguồn sáng laser xanh siêu mịn giúp bắt chi tiết bề mặt tốt, ngay cả với các phôi có màu đen hoặc độ bóng cao.

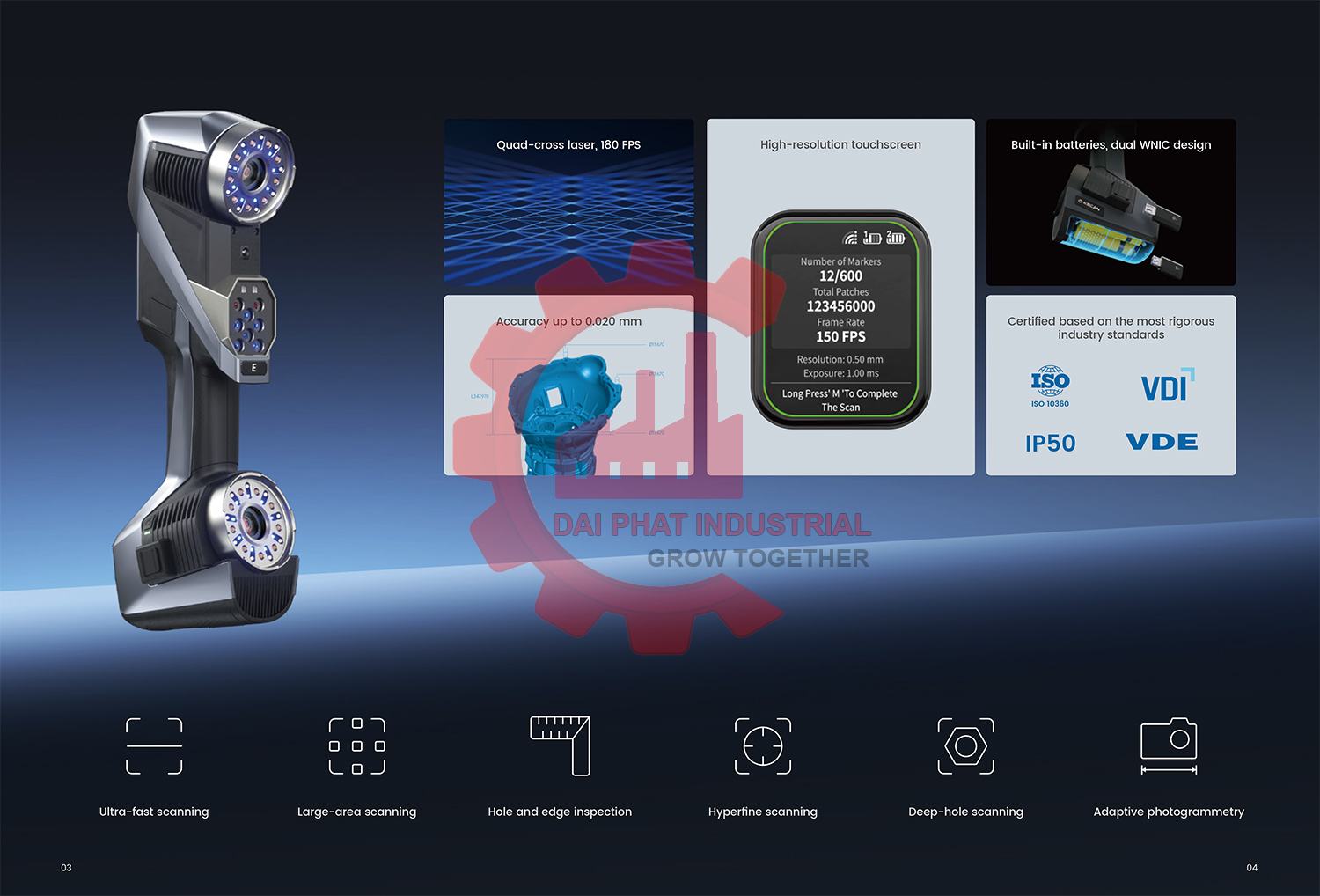

Thiết kế công thái học và khả năng quét không góc chết

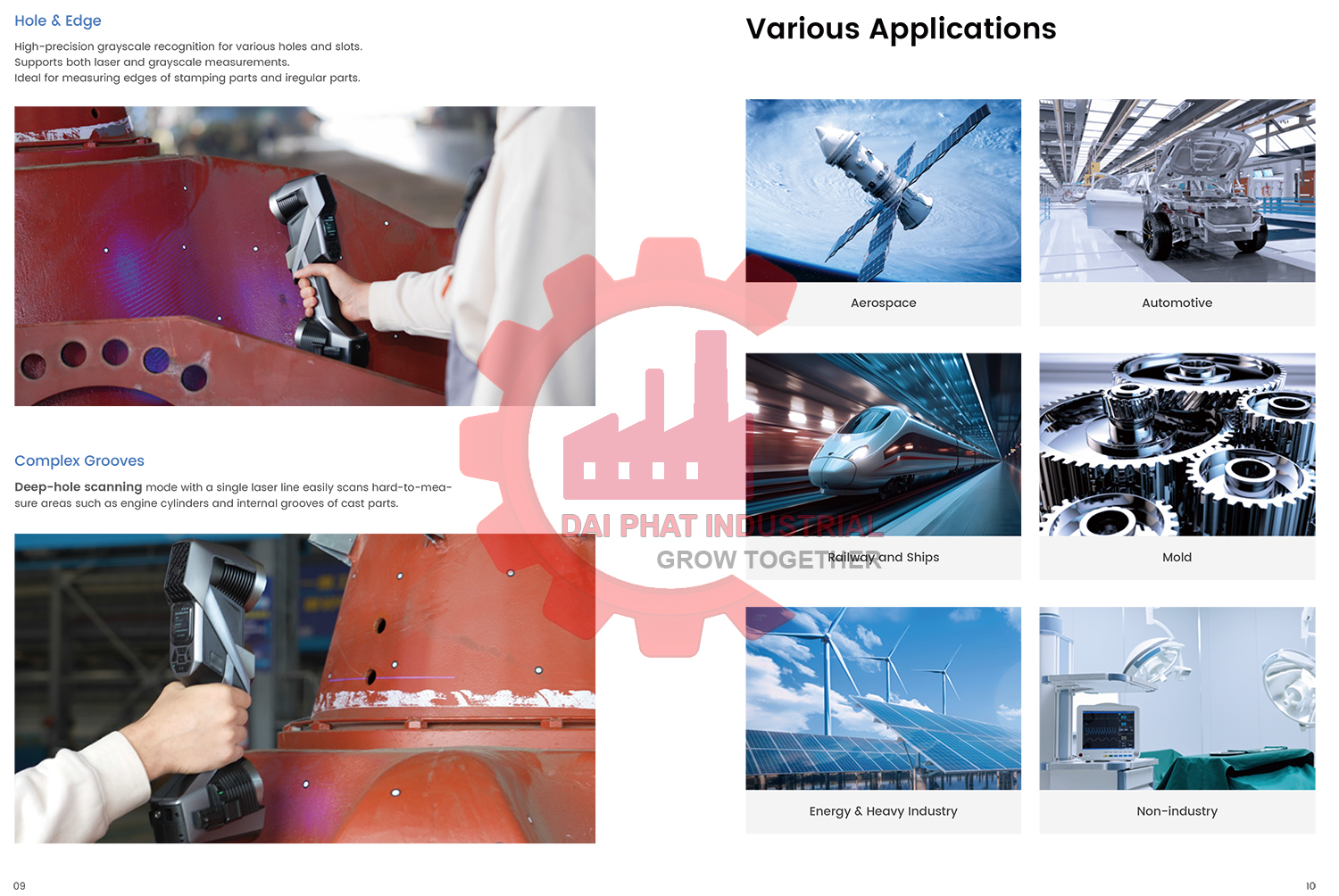

- Quét lỗ sâu hiệu quả: Ngoài các chế độ quét vùng lớn hay quét tầm trung độ phân giải cao, Kscan-E có thêm 1 tia laser xanh phụ trợ chuyên biệt phục vụ quét lỗ sâu. baseline của máy ngắn hơn giúp thu thập dữ liệu ở các hốc hẹp, bên trong lòng ống hay rãnh răng cưa dễ dàng mà không bị mất tín hiệu thu nhận.

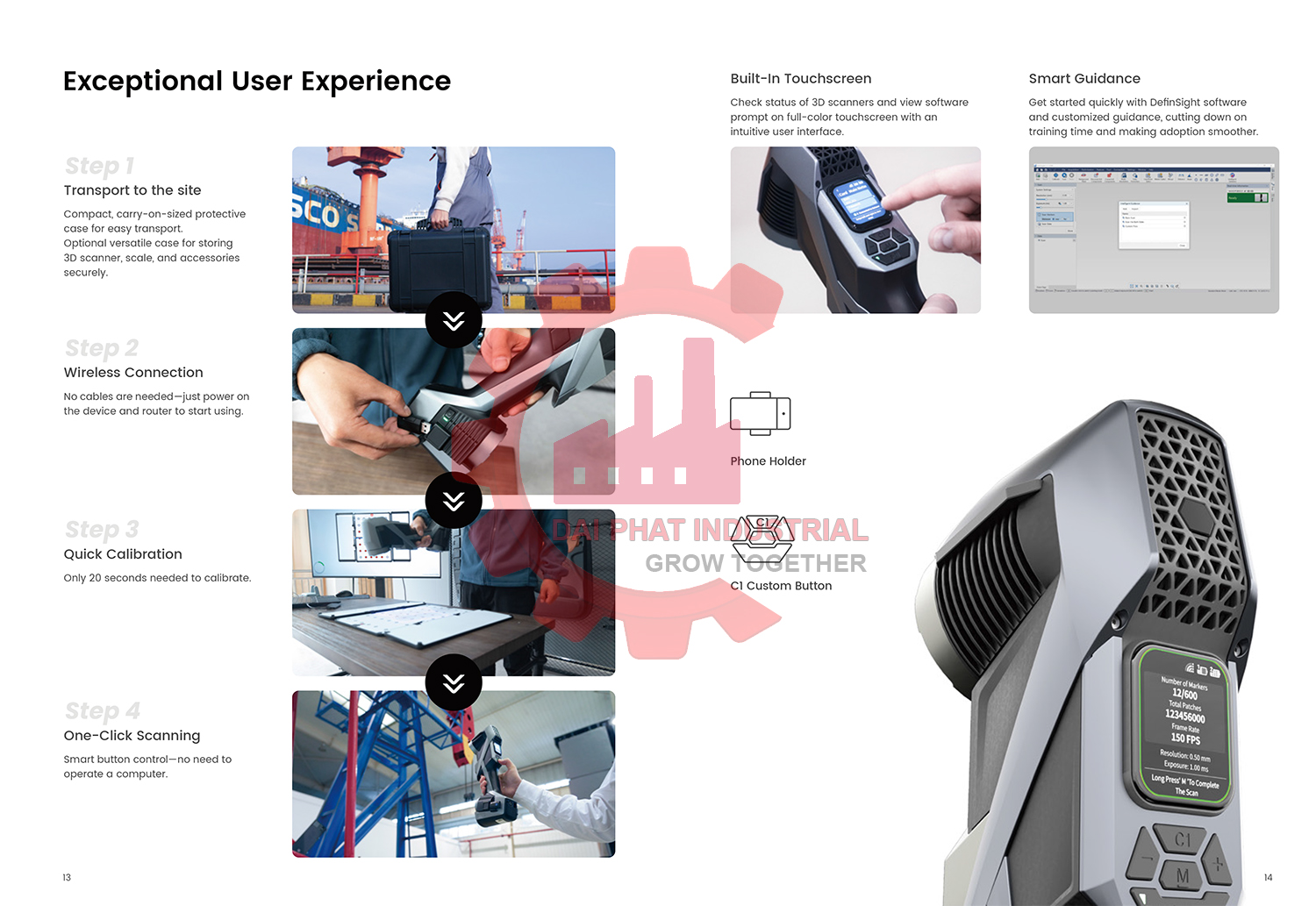

- Màn hình cảm ứng tích hợp: Trên thân máy có màn hình màu hiển thị trạng thái phần cứng và tiến trình quét thời gian thực giúp người dùng kiểm soát thiết bị trực quan mà không cần nhìn liên tục vào màn hình máy tính.

3: Ứng dụng của máy quét 3D cầm tay Kscan-E

* Kiểm tra chất lượng (QC/QA) & Đo lường kiểm chuẩn

- Kiểm tra sai lệch kích thước so với bản vẽ CAD: Quét chi tiết thực tế và so sánh trực tiếp với file thiết kế CAD 3D để phát hiện các vùng bị lệch, móp méo, hoặc sai số độ dày.

- Đo lường hình học và dung sai (GD&T): Đo kiểm chính xác các đặc tính hình học phức tạp như độ đồng tâm, độ vuông góc, độ song song trên các bề mặt lắp ghép quan trọng.

- Quét kiểm tra khuôn mẫu (Mold & Die): Kiểm tra độ mài mòn của khuôn đúc, khuôn dập sau một thời gian vận hành để kịp thời sửa chữa hoặc thay thế.

* Thiết kế ngược (Reverse Engineering)

- Số hóa các chi tiết không có bản vẽ CAD: Đối với các linh kiện nhập khẩu, máy móc đời cũ hoặc các chi tiết bị hỏng không còn bản vẽ gốc, máy quét sẽ tạo ra tệp đám mây điểm (point cloud) chính xác cao để dựng lại mô hình CAD 3D

- Cải tiến thiết kế sản phẩm: Quét các mẫu vật lý có sẵn (đất sét, mô hình handmade) để đưa vào phần mềm thiết kế tối ưu hóa công năng hoặc kiểu dáng.

* Ngành Hàng không Vũ trụ & Gia công cơ khí chính xác & Chế tạo máy

- Đo kiểm cánh tua bin và cánh quạt: Quét biên dạng cong phức tạp của cánh quạt máy bay, cánh tua bin gió để phân tích khí động học và kiểm tra nứt nẻ, biến dạng do ứng suất nhiệt.

- Đo kiểm chi tiết sau gia công CNC: Kiểm tra nhanh các chi tiết kim loại có hình học phức tạp, thành mỏng hoặc nhiều rãnh hẹp mà thước cặp hay panme thông thường không đo được.

- Lắp ráp máy móc cỡ lớn: Quét căn chỉnh vị trí của các trục bệ máy lớn, đảm bảo độ đồng tâm tối đa khi ghép nối thiết bị.

4: Tại sao nên mua máy quét 3D cầm tay Kscan-E tại công nghiệp đại phát

Đại phát là một đơn vị uy tín phân phối máy quét 3D laser cầm tay Simscan 42 Gen 2

Đội ngũ kỹ sư trình độ cao: Sở hữu đội ngũ kỹ sư có chuyên môn cao giúp yên tâm tuyệt đối về chất lượng hỗ trợ kỹ thuật, chuyển giao công nghệ và xử lý sự cố.

Chuyển giao và hướng dẫn vận hành chi tiết: Kscan-E đi kèm phần mềm nhanh chóng tiện lợi, dễ hiểu

Đồng hành trong suốt vòng đời sản phẩm: Với quy trình kiểm soát chất lượng chặt chẽ, kỹ sư của Đại Phát luôn sẵn sàng hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại nhà xưởng của anh để giải quyết các ca quét có độ khó cao (như chi tiết siêu bóng, rãnh hẹp sâu hoặc căn chỉnh dung sai lắp ghép khó).

Tận dụng tối đa hệ sinh thái giải pháp trọn gói (All-in-one): Giải pháp khép kín từ Quét 3D đến Gia công: Đại Phát có hệ sinh thái dịch vụ hoàn chỉnh bao gồm: Quét 3D > Thiết kế ngược > In 3D (nhựa/kim loại)  Gia công khuôn mẫu/chi tiết máy.

Chính sách bảo hành và bảo dưỡng tin cậy: Khách hàng luôn được hỗ trợ nhanh chóng về mặt bảo hành, bảo dưỡng định kỳ và cung cấp linh phụ kiện thay thế chính hãng để không làm gián đoạn tiến độ sản xuất tại nhà xưởng.
