MÔ TẢ SẢN PHẨM

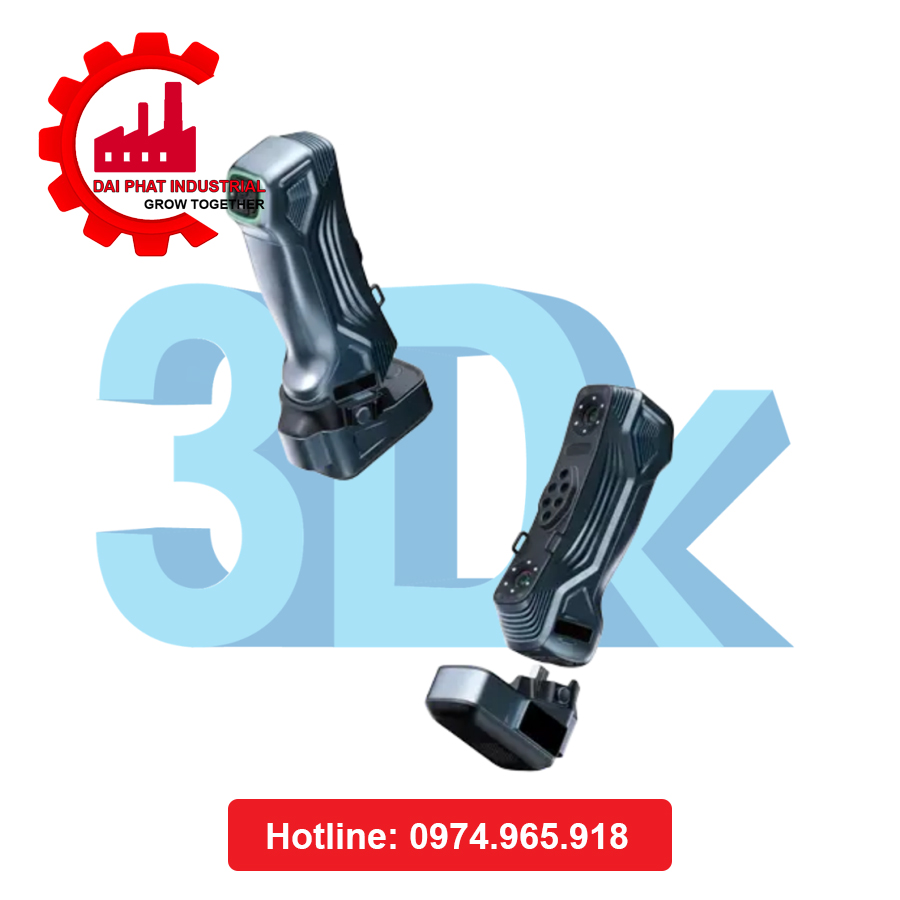

Máy quét 3D laser cầm tay Simscan-S Gen 2
Thông số kỹ thuật
1: Thông số kỹ thuật
|
Thông số |
Tính năng |
Thông số chi tiết trên SIMSCAN-S Gen2 |
|
1. Công nghệ & Nguồn sáng |
Nguồn sáng (Laser source) |
Ánh sáng Laser xanh dương (Blue Laser) |
|
Chế độ quét siêu nhanh |
108 dòng laser xanh chéo nhau (Công nghệ Quad Cross) |
|
|
Chế độ quét siêu mịn |
17 dòng laser xanh song song |
|
|
Chế độ quét lỗ sâu |
1 dòng laser xanh phụ chuyên dụng |
|
|
Cấp độ Laser (Laser class) |
Class II (An toàn cho mắt người sử dụng) |
|
|
2. Hiệu suất đo lường |
Độ chính xác (Accuracy) |
0.015 mm |
|
Tốc độ đo tối đa |
Lên tới 8.100.000 phép đo/giây |
|
|
Tốc độ khung hình tối đa |
Lên tới 180 FPS |
|
|
Vùng quét tối đa (Scan area) |
Lên tới 700 mm × 600 mm |
|
|
Độ phân giải tối đa (Resolution) |
Lên tới 0.020 mm |
|
|
Độ cầu (Sphericity) |
0.025 mm |
|
|
Độ phẳng (Flatness) |
0.035 mm |
|
|
Độ chính xác thể tích tiêu chuẩn |
0.015 mm+0.030 mm/m |
|
|
Độ chính xác thể tích nâng cao |
0.015 mm+0.012 mm/m (khi kết hợp thanh đo chuẩn) |
|
|
3. Thiết kế & Vận hành |
Trọng lượng thân máy |
560 g |
|
Chất liệu vỏ máy |
Hợp kim Magie (Magnesium-alloy) nhẹ, bền, tản nhiệt tốt |
|
|
Kết nối dữ liệu |
Không dây hoàn toàn (True Wireless), tích hợp Edge Computing |
|
|
Màn hình hiển thị |
Tích hợp màn hình trực quan theo dõi dữ liệu thời gian thực trên thân máy |
|
|
Phần mềm đi kèm |
DefinSight (Phần mềm số hóa 3D "All-in-one" của SCANOLOGY) |
|
|
Chứng nhận chất lượng |
Đạt chứng nhận ISO 17025 quốc tế; Độ chính xác được đánh giá dựa trên các tiêu chuẩn ISO 10360-13 và VDI/VDE 2634 Part 3. |
* Thiết kế siêu gọn nhẹ và tối ưu hóa tính di động (Go Wireless)
- Trọng lượng siêu nhẹ: Với thân máy được làm từ hợp kim Magie (magnesium-alloy) cao cấp, thiết bị chỉ nặng vỏn vẹn 560 g. Trọng lượng này giúp người vận hành dễ dàng cầm nắm, thao tác liên tục trong thời gian dài mà không bị mỏi tay.
- Tự do không dây tuyệt đối: Máy tích hợp công nghệ truyền tải dữ liệu không dây tốc độ cao, ổn định và hệ thống xử lý biên (Edge computing). Sự kết hợp này loại bỏ hoàn toàn sự rườm rà của dây cáp, cực kỳ tiện lợi khi cần quét các chi tiết ở trên cao hoặc di chuyển linh hoạt quanh các kết cấu lớn (như khung gầm ô tô, cánh tua bin).
- Vận hành trực quan: Máy được trang bị màn hình hiển thị trực quan ngay trên thân để giám sát dữ liệu quét theo thời gian thực (real-time), đi kèm đế sạc thông minh có khả năng tháo lắp pin nhanh chóng.
* SIMSCAN-S Gen2 sở hữu tổng cộng 126 dòng laser xanh dương (Blue Laser) với 3 chế độ quét linh hoạt, cho phép chuyển đổi nhanh chóng tùy theo yêu cầu công việc:
- Chế độ quét siêu nhanh (Ultra-fast): Sử dụng 108 dòng laser xanh chéo nhau (công nghệ Quad Cross) đạt tốc độ đo kinh ngạc lên đến 8.100.000 phép đo/giây và tốc độ khung hình tối đa 180 FPS. Chế độ này giúp bắt trọn cấu trúc bề mặt vật thể diện rộng trong vài giây mà không bị trễ hay giật lag.
- Chế độ quét siêu mịn (Hyperfine): Sử dụng 17 dòng laser xanh song song để tập trung quét sâu vào các chi tiết cực kỳ nhỏ, đòi hỏi độ phân giải sắc nét.
- Chế độ quét lỗ sâu (Deep hole): Tích hợp 1 dòng laser xanh phụ chuyên dụng. Khi kết hợp với thiết kế khoảng cách camera ngắn (short-baseline), máy có thể quét sâu vào các rãnh hẹp, lỗ bulông hoặc góc khuất với góc nhìn cực dốc – những vị trí mà các dòng máy quét thông thường khác bó tay.
* Độ chính xác chuẩn Metrology đạt chứng nhận quốc tế
- Sai số cực nhỏ: Độ chính xác quét đơn của máy đạt tới 0.015 mm, đáp ứng các tiêu chuẩn khắt khe nhất trong môi trường công nghiệp chất lượng cao.
- Độ chính xác thể tích vượt trội:Sai số thể tích tiêu chuẩn đạt 0.015mm + 0.030mm/m Khi kết hợp với thanh đo chuẩn chính xác cao (Adaptive photogrammetry), sai số thể tích được tối ưu chỉ còn 0.015 mm + 0.012mm/m.
- Kiểm soát dung sai hình học hoàn hảo: Thuật toán tiên tiến của máy tích hợp khả năng kiểm soát chặt chẽ cả độ cầu (0.025 mm) và độ phẳng (0.035mm). Điều này đặc biệt quan trọng khi đo đạc và kiểm tra dung sai kích thước & hình học (GD&T) cho các bề mặt lắp ghép, bề mặt chức năng hoặc các chi tiết cơ khí chính xác.
- Đạt chuẩn ISO: Toàn bộ hiệu năng đo lường của máy đều được chứng nhận quốc tế theo tiêu chuẩn ISO 17025, đánh giá dựa trên tiêu chuẩn khắt khe ISO 10360-13 và VDI/VDE 2634
* Đồng bộ hệ sinh thái phần mềm "All-in-one" DefinSight
- Mọi quy trình từ quét 3D, xử lý dữ liệu lưới cho đến phân tích sai số đều được thực hiện đồng bộ trên phần mềm DefinSight (thuộc SCANOLOGY).
- Phần mềm này có giao diện trực quan, tối giản hóa các bước xử lý phức tạp giúp người dùng tiết kiệm tối đa thời gian xử lý dữ liệu và nhanh chóng đưa ra các quyết định hiệu chỉnh thiết kế/kiểm tra chất lượng.
* Kiểm tra chất lượng (QC/QA) & Đo lường kiểm chuẩn
- Kiểm tra sai lệch kích thước so với bản vẽ CAD: Quét chi tiết thực tế và so sánh trực tiếp với file thiết kế CAD 3D để phát hiện các vùng bị lệch, móp méo, hoặc sai số độ dày.
- Đo lường hình học và dung sai (GD&T): Đo kiểm chính xác các đặc tính hình học phức tạp như độ đồng tâm, độ vuông góc, độ song song trên các bề mặt lắp ghép quan trọng.
- Quét kiểm tra khuôn mẫu (Mold & Die): Kiểm tra độ mài mòn của khuôn đúc, khuôn dập sau một thời gian vận hành để kịp thời sửa chữa hoặc thay thế.
* Thiết kế ngược (Reverse Engineering)
- Số hóa các chi tiết không có bản vẽ CAD: Đối với các linh kiện nhập khẩu, máy móc đời cũ hoặc các chi tiết bị hỏng không còn bản vẽ gốc, máy quét sẽ tạo ra tệp đám mây điểm (point cloud) chính xác cao để dựng lại mô hình CAD 3D
- Cải tiến thiết kế sản phẩm: Quét các mẫu vật lý có sẵn (đất sét, mô hình handmade) để đưa vào phần mềm thiết kế tối ưu hóa công năng hoặc kiểu dáng.
* Ngành Hàng không Vũ trụ & Gia công cơ khí chính xác & Chế tạo máy
- Đo kiểm cánh tua bin và cánh quạt: Quét biên dạng cong phức tạp của cánh quạt máy bay, cánh tua bin gió để phân tích khí động học và kiểm tra nứt nẻ, biến dạng do ứng suất nhiệt.
- Đo kiểm chi tiết sau gia công CNC: Kiểm tra nhanh các chi tiết kim loại có hình học phức tạp, thành mỏng hoặc nhiều rãnh hẹp mà thước cặp hay panme thông thường không đo được.
-Lắp ráp máy móc cỡ lớn: Quét căn chỉnh vị trí của các trục bệ máy lớn, đảm bảo độ đồng tâm tối đa khi ghép nối thiết bị.
Đại phát là một đơn vị uy tín phân phối máy quét 3D laser cầm tay SIMSCAN-S Gen2.
Đội ngũ kỹ sư trình độ cao: Sở hữu đội ngũ kỹ sư có chuyên môn cao giúp yên tâm tuyệt đối về chất lượng hỗ trợ kỹ thuật, chuyển giao công nghệ và xử lý sự cố.
Chuyển giao và hướng dẫn vận hành chi tiết: SIMSCAN-S Gen2 đi kèm phần mềm nhanh chóng tiện lợi, dễ hiểu
Đồng hành trong suốt vòng đời sản phẩm: Với quy trình kiểm soát chất lượng chặt chẽ, kỹ sư của Đại Phát luôn sẵn sàng hỗ trợ kỹ thuật từ xa hoặc trực tiếp tại nhà xưởng của anh để giải quyết các ca quét có độ khó cao (như chi tiết siêu bóng, rãnh hẹp sâu hoặc căn chỉnh dung sai lắp ghép khó).
Tận dụng tối đa hệ sinh thái giải pháp trọn gói (All-in-one): Giải pháp khép kín từ Quét 3D đến Gia công: Đại Phát có hệ sinh thái dịch vụ hoàn chỉnh bao gồm: Quét 3D > Thiết kế ngược > In 3D (nhựa/kim loại) Gia công khuôn mẫu/chi tiết máy.
Chính sách bảo hành và bảo dưỡng tin cậy: Khách hàng luôn được hỗ trợ nhanh chóng về mặt bảo hành, bảo dưỡng định kỳ và cung cấp linh phụ kiện thay thế chính hãng để không làm gián đoạn tiến độ sản xuất tại nhà xưởng.
