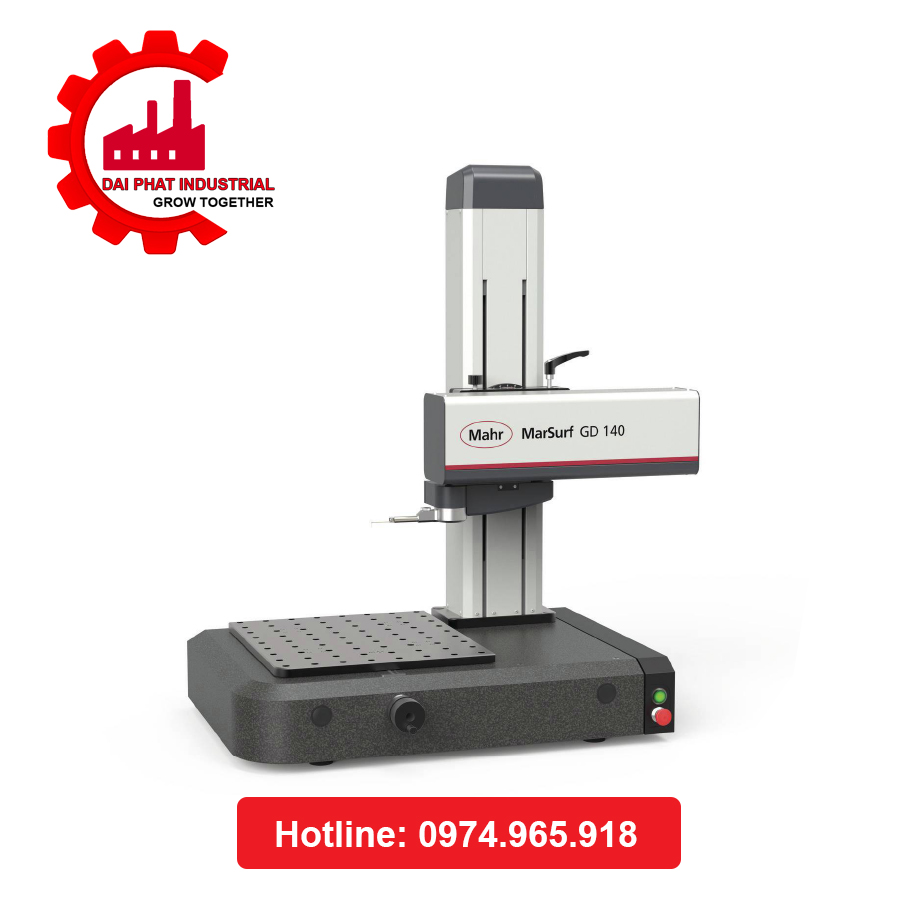

Máy đo biên dạng Marsurf GD 140
Thông số kỹ thuật
|
Thông số kỹ thuật (Tiếng Việt) |
Giá trị / Thông số kỹ thuật |
|
Độ phân giải |
Dải đo 1 (Measuring range 1): 2.0 nm |
|
Điểm bắt đầu hành trình (trục X) |
0.1 mm |
|
Điểm kết thúc hành trình (trục X) |
140.0 mm |
|
Chiều dài hành trình (Lt) |
0.1 - 140 mm |
|
Độ sai lệch dẫn hướng |
0.20 µm / 60 mm |
|
Lực đo (N) |
0.75 mN |
|
Tốc độ đo |
0.02 mm/s đến 10 mm/s |
|
Tốc độ định vị trục X |
0.02 - 200 mm/s |
|
Tốc độ định vị trục Z |
0.02 - 50 mm/s |
|
Đầu đo / Cảm biến |
Hệ thống đầu đo độ nhám (không chân tỳ / skidless) |
|
Chiều dài tay đo |
45 mm (x 1) |
|
Trọng lượng phôi / chi tiết tối đa |
90 kg |
|
Các chức năng khác |
Bàn TY điều chỉnh thủ công (manual TY) |
|
Dải đo |
500 µm (±250 µm) đối với tay đo dài 45 mm |
*Tốc Độ Đo Vượt Trội Và Tối Ưu Thời Gian Đặt Máy (Ground-to-Ground Time)
-Tốc độ di chuyển trục cực cao: Trục Z hỗ trợ full CNC có tốc độ định vị lên tới 50mm/s, trong khi trục X đạt tốc độ định vị đến 200mm/s
-Tốc độ đo nhanh: Hệ thống đầu đo động lực học cao cho phép đo chính xác ở tốc độ lên tới 10\ mm/s
-Tiết kiệm thời gian thực tế: Giảm hơn 40% thời gian khi phân tích chi tiết thực tế và tiết kiệm hơn 65% thời gian khi kiểm tra mẫu chuẩn biên dạng (contour standard)
*Đầu Đo Vô Cùng Linh Hoạt & Đổi Tay Đo Không Cần Dụng Cụ
-Kết nối bằng lực từ (Magnetic Mount): Tay đo (probe arm) được tháo lắp hoặc thay thế nhanh chóng nhờ ngàm kẹp từ tính mà không cần dùng dụng cụ và không cần hiệu chuẩn lại
-Nhận diện tay đo tự động (Automatic Probe Arm Detection): Các tay đo CPG dòng C11 đều gắn chip thông minh giúp máy tự nhận diện tay đo, từ đó tăng tốc quy trình và ngăn ngừa lỗi thao tác do người dùng
-Đa dạng các loại tay đo: Đáp ứng mọi nhu cầu đo đặc thù từ lỗ nhỏ (đường kính từ 2mm cho biên dạng và từ 0.8mm cho độ nhám) cho đến các tay đo siêu dài.
*Không Gian Làm Việc & Khả Năng Kẹp Cặp Lớn
-Bàn gá rộng rãi: Bàn đỡ workpiece có kích thước lớn, chịu tải tốt phù hợp cho các chi tiết cỡ lớn
-Hệ thống lỗ chuẩn (Bore Grid): Mặt bàn gá tích hợp lưới lỗ tương thích hoàn hảo với các thiết bị kẹp gá tiêu chuẩn trên thị trường (như Witte) và các chốt định vị (plug-in guide stops), giúp căn chỉnh chi tiết vuông góc chính xác chỉ trong vài thao tác
*Độ Chính Xác Và Độ Tin Cậy Cao
-Độ phân giải cực cao: Độ phân giải đạt đến 6nm đối với đo biên dạng (tay đo 210mm) và lên tới 0.2mm đối với đo độ nhám
-Dung sai bé: Lỗi tiếp xúc / độ lệch bán kính chỉ 0.75um hỗ trợ kiểm soát các chi tiết gia công có dung sai sản xuất cực kỳ nghiêm ngặt.
*Phần Mềm Thông Minh MarWin
-MarWin EasyContour & EasyRoughness: Giao diện trực quan tích hợp sẵn các thuật toán tính toán bán kính, góc, khoảng cách, độ nhám theo nhiều tiêu chuẩn quốc tế (ISO, JIS, Motif, ASME)
-Tính năng độc quyền "Tangential Elements": Hỗ trợ tự động đánh giá các đoạn tiếp tuyến chuyển tiếp giữa bán kính và đường thẳng một cách chính xác, hoàn toàn không phụ thuộc vào kỹ năng của người vận hành
-Nền tảng Windows 10 đồng bộ: Dễ dàng kết nối, lưu trữ và chia sẻ dữ liệu với các thiết bị đo khác thuộc hệ sinh thái Mahr
*Ngành Công Nghiệp Ô Tô & Động Cơ (Automotive & Powertrain)
-Hệ thống trục khuỷu & Trục cam (Crankshaft & Camshaft):
+Đo bán kính bo góc lượn (fillet radius), độ lệch tâm, khoảng cách giữa các gối đỡ.
+Kiểm tra độ nhám bề mặt gối trục để đảm bảo màng dầu bôi trơn tối ưu.
-Piston & Xi-lanh (Piston & Cylinder):
+Đo biên dạng rãnh xéc-măng (ring groove profile), góc vát đỉnh rãnh, độ sâu và khoảng cách rãnh.
+Đo độ nhám lòng xi-lanh sau công đoạn doa/mài khôn (honing).
-Hệ thống Hộp số & Bánh răng (Gears & Transmission):
+Đo biên dạng răng, bán kính chân răng, góc vát góc răng, rãnh then và độ nhám mặt răng.
*Ngành Sản Xuất Bạc Đạn / Vòng Bi (Bearings)
-Rãnh lăn (Raceways): Đo chính xác bán kính rãnh (arc radius), độ sâu rãnh, độ lệch tâm của vòng trong và vòng ngoài.
-Con lăn (Rollers): Kiểm tra biên dạng gờ (crown profile) của con lăn trụ/côn nhằm đảm bảo phân bố tải trọng đều, tránh tập trung ứng suất tại hai đầu con lăn.
-Vòng bi đỡ chặn (Angular Contact Bearings): Xác định chính xác góc tiếp xúc (contact angle) giữa con lăn và rãnh lăn.
*Gia Công Cơ Khí Chính Xác & Dụng Cụ Cắt (Precision Machining & Tooling)
-Mảnh dao hợp kim & Mũi cắt (Inserts & Cutting Tools):
+Đo bán kính bo mũi dao (R), góc thoát (rake angle), góc nâng, độ sâu rãnh thoát phoi.
+Đo độ vát/bo tròn lưỡi cắt (honing edge) giúp đánh giá độ bền và khả năng chống mẻ dao.
*Khuôn mẫu chính xác (Molds & Dies):
-Đo góc nghiêng thành khuôn, bán kính bo góc âm/dương, kiểm tra độ chuyển tiếp mượt giữa đoạn thẳng và đoạn cong (sử dụng tính năng Tangential Elements trên phần mềm MarWin).
-Ren & Chi tiết ghép nối (Threads & Fasteners):Kiểm tra bước ren (pitch), góc đỉnh ren (flank angle), bán kính đỉnh/đáy ren, độ sâu ren đối với các loại ren tiêu chuẩn hoặc ren đặc biệt.
*MarSurf CD: Chuyên đo Biên dạng (Contour): Khoảng cách, góc, bán kính, độ sâu rãnh, đường kính kép... (Đồng thời hỗ trợ đo độ nhám từ Rz ≥2um
*MarSurf GD: Chuyên đo Độ nhám & Độ sóng (Roughness & Waviness): Kiểm tra chất lượng bề mặt sau mài, doa, đánh bóng với độ phân giải siêu cao (đạt tới0.2nm)
*MarSurf VD: Dòng Combi 2-trong-1: Tích hợp cả hệ thống đo độ nhám BFW 250 và đo biên dạng C11, cho phép đo kết hợp cả biên dạng và độ nhám chỉ trong một lần gá chi tiết.
*MarSurf SD: Đo Độ nhám (R), Độ sóng (W) và Profile (P) di động tại xưởng; đo bề mặt mềm, lỗ nhỏ, rãnh hẹp, mặt cong.
Đội ngũ kỹ sư trình độ cao: Tư Vấn Giải Pháp "Đúng & Đủ" Theo Mục Đích Sử Dụng
-Tối ưu chi phí: Tránh mua thừa tính năng hoặc chọn sai dòng máy (ví dụ: tư vấn đúng dòng CD nếu chuyên đo biên dạng, GD nếu chuyên đo nhám, hoặc Combi VD nếu cần cả hai).
-Cấu hình phụ kiện chuẩn: Lựa chọn đúng loại tay đo (CPG, BFW 250), đồ gá (mâm cặp 3 chấu, khối V, bàn xoay) phù hợp đúng mẫu chi tiết gia công của doanh nghiệ
-Lắp đặt & Hiệu chuẩn tận nơi: Kỹ thuật viên của Đại Phát hỗ trợ vận chuyển, cân chỉnh mặt bằng, lắp đặt bàn chống rung và tiến hành hiệu chuẩn ban đầu chuẩn xác.
-Đào tạo vận hành chi tiết: Hướng dẫn đội ngũ QA/QC của doanh nghiệp làm chủ phần mềm MarWin (EasyContour / EasyRoughness), cách thiết lập chương trình đo tự động CNC, hiệu chuẩn mẫu 2 quả cầu và xử lý các lỗi thao tác thường gặp
*Dịch Vụ Sau Bán Hàng & Bảo Hành Uy Tín
-Chính sách bảo hành tiêu chuẩn: Áp dụng đầy đủ chế độ bảo hành chính hãng Mahr.
-Cung cấp vật tư, phụ kiện thay thế chính hãng: Dễ dàng đặt mua bổ sung kim đo (stylus), tay đo (probe arm), mẫu chuẩn độ nhám/biên dạng hoặc nâng cấp phần mềm trong suốt quá trình sử dụng
